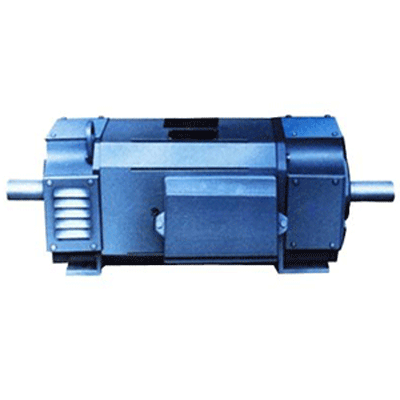

ZSN4系列直流電機
產品簡介:西安泰富西瑪ZSN4系列直流電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器?!?
購買咨詢
技術服務
- 產品說明
- 技術參數
- 常見問題
西安泰富西瑪ZSN4系列直流電機型號說明
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例:Z表示直流電機;SN表示水泥回轉窯;N4表示第四次系列設計;280表示電機中心高;1表示電樞鐵芯長度代號;1表示端蓋代號;B表示帶補償繞組。
注:315、355機座號均帶補償繞組,“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
西安泰富西瑪ZSN4系列直流電機概述
西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上,按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況,按電機的起動矩可達2.5倍額定轉矩的要求,進行設計制造。采用管道通風的冷卻方式,使電機能在粉塵轉大的惡劣環境中,安全可靠的運行。
西安泰富西瑪ZSN4系列直流電機性能
1、電機在下列使用條件應能額定工作:
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電,也可用直流發電機組供電。
2、電機絕緣等級為F級。
3、電動機電樞額定電壓為440V,也可根據用戶要求派生出400V、220V或其他電壓:低電樞電壓為恒轉矩調速,在電樞電流連續條件下,電機最低轉速可達20r/mm,此時仍能維持額定轉矩,轉速平穩。
4、電動機額定勵磁電壓為180V,其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠,在斷開勵磁回路時,需在勵磁繞組二端并聯一個釋放電阻,以防止自感電勢。在勵磁電壓為180~220V時,其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320~370V,其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率,它包括勵磁損耗,但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組,但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》,也可按國際電工委員會(huì )標準IEC34-l的要求考核。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪ZSN4系列直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據,在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3,外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時,如雙軸伸、出線盒位置為反盒、帶測速裝置等,均須在合同中明確注出。
3、如所需品種規格在本樣本所列外,或另有其他特殊要求時,經雙方協商同意后簽定合同及技術協議。
轉載請說明來自西安泰富西瑪電機(西瑪電機集團)官方網站:http://www.ruanjianyingxiao.cn/dianji/dianji_zhiliu375.html
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例:Z表示直流電機;SN表示水泥回轉窯;N4表示第四次系列設計;280表示電機中心高;1表示電樞鐵芯長度代號;1表示端蓋代號;B表示帶補償繞組。
注:315、355機座號均帶補償繞組,“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
西安泰富西瑪ZSN4系列直流電機概述
西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上,按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況,按電機的起動矩可達2.5倍額定轉矩的要求,進行設計制造。采用管道通風的冷卻方式,使電機能在粉塵轉大的惡劣環境中,安全可靠的運行。
西安泰富西瑪ZSN4系列直流電機性能
1、電機在下列使用條件應能額定工作:
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電,也可用直流發電機組供電。
1.5、對管道通風冷卻的電機,其風量風壓應滿足下表的規定,進風口在電機非換向器側端蓋上。
機座號 | 風量(m3/h) | 靜壓(Pa) |
ZSN4-225 | 2880 | 1400 |
ZSN4-250 | 3000 | 1400 |
ZSN4-280 | 4000 | 1600 |
ZSN4-315 | 4680 | 1600 |
ZSN4-355 | 5200 | 1600 |
3、電動機電樞額定電壓為440V,也可根據用戶要求派生出400V、220V或其他電壓:低電樞電壓為恒轉矩調速,在電樞電流連續條件下,電機最低轉速可達20r/mm,此時仍能維持額定轉矩,轉速平穩。
4、電動機額定勵磁電壓為180V,其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠,在斷開勵磁回路時,需在勵磁繞組二端并聯一個釋放電阻,以防止自感電勢。在勵磁電壓為180~220V時,其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320~370V,其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率,它包括勵磁損耗,但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組,但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》,也可按國際電工委員會(huì )標準IEC34-l的要求考核。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪ZSN4系列直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據,在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3,外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時,如雙軸伸、出線盒位置為反盒、帶測速裝置等,均須在合同中明確注出。
3、如所需品種規格在本樣本所列外,或另有其他特殊要求時,經雙方協商同意后簽定合同及技術協議。
轉載請說明來自西安泰富西瑪電機(西瑪電機集團)官方網站:http://www.ruanjianyingxiao.cn/dianji/dianji_zhiliu375.html
西安泰富西瑪電機(西安西瑪電機集團)慎重承諾:西安西瑪電機所出售的電機均為正宗泰富西瑪牌電機,開17%增值稅發票,發票均以快遞形式寄出,不隨產品運送,以免丟失。用戶可憑電機購買合同及西瑪電機產品發票,可享受一年期三包售后服務。
西安西瑪電機為您提供具有競爭力的電機價格和良好的售后服務政策,請您放心購買!
聲明:我廠出售的所有電機產品均開17%增值稅發票。如有西瑪電機的經銷商以不開發票打折優惠、免運費、贈送電機配件、發票用完等理由拒絕向買方提供發票的,請廣大新老用戶謹慎購買。
