西安西瑪大型高壓電機為何要用差動保護?
內容簡介:西瑪電機兩端流過方向相同、大小相等的電流為穿越性電流,方向相反的電流為非穿越性電流。電機比率制動差動保護以非穿越性電流作為動作量,以穿越性電流作為制動量,實時監測這些參數,區分被保護元件的正常狀態、故障狀態和非正常運行狀態。
西安西瑪大型高壓電機為何要用差動保護?
高壓電機相較于中小型電機,造價高昂且應用場景關鍵特殊。西安西瑪電機生產的高壓電機造價昂貴且多用于礦井、電力等關鍵場景,故障可能引發重大經濟損失或安全事故。所以一些特殊場合的高壓電機采用差動保護裝置,以便及時發現問題并防止問題惡化。

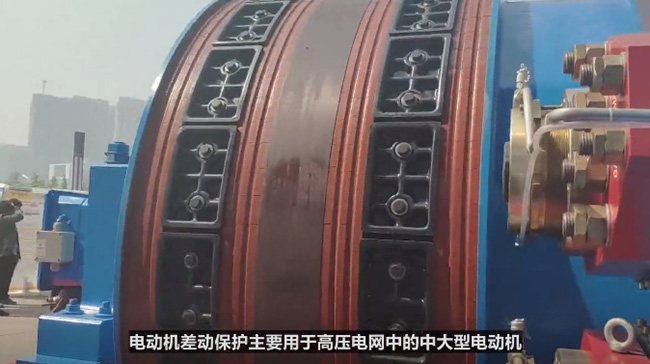

西瑪電機差動保護主要用于高壓電網中的中大型電動機
大型高壓電機定子繞組通常采用星形接法,默認三個出線端子。采用差動保護時,電機需有6個出線端子。差動保護裝置檢測電機始末端電流,比較始端電流和末端電流的相位和幅值差。正常情況下,流入和流出電機的電流相等,差值為零;當電機內部發生短路故障時,產生差流并達到一定值時,啟動保護功能。
正常運行狀態:穿越性電流為負荷電流,非穿越性電流理論為零。
電機內部相間短路狀態:非穿越性電流劇增。
電機外部故障狀態:穿越性電流劇增。
保護裝置能靈敏反應內部相間短路狀態并動作出口,從而保護元件,而在正常運行和區外故障時可靠不動作。
了解更多關于電機的知識,請關注西安泰富西瑪電機有限公司網站。公司專業技術團隊為您免費提供電機的選型、安裝、調試、保養等技術指導服務,盡量避免企業因為電機技術人員的短缺帶來的損失,采取“線上+線下”服務的服務形式,幫助企業解決技術難題。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.ruanjianyingxiao.cn/zixun/dianjibaike770.html
高壓電機相較于中小型電機,造價高昂且應用場景關鍵特殊。西安西瑪電機生產的高壓電機造價昂貴且多用于礦井、電力等關鍵場景,故障可能引發重大經濟損失或安全事故。所以一些特殊場合的高壓電機采用差動保護裝置,以便及時發現問題并防止問題惡化。

西瑪電機差動保護主要用于高壓電網中的中大型電動機
高壓電機差動保護的基本原理與應用
西瑪電機差動保護主要用于高壓電網中的中大型電機,通過取電機繞組首端和末端的運行電流值進行運算,當達到規定閾值時自動觸發保護動作。閾值即臨界值,是效應產生的最低或最高值。差動保護利用電氣設備輸入電流和輸出電流矢量差觸發保護動作,廣泛應用于發電機、電機、變壓器等電氣設備。大型高壓電機差動保護的具體應用
差動保護在大型高壓電機上應用較多。例如,礦井主動力和主通風設備用高壓電機必須加裝差動保護裝置,以確保系統安全可靠運行,避免重大經濟損失和安全事故。大型高壓電機定子繞組通常采用星形接法,默認三個出線端子。采用差動保護時,電機需有6個出線端子。差動保護裝置檢測電機始末端電流,比較始端電流和末端電流的相位和幅值差。正常情況下,流入和流出電機的電流相等,差值為零;當電機內部發生短路故障時,產生差流并達到一定值時,啟動保護功能。
高壓電機差動保護裝置的功能與改進
電機差動保護裝置根據實際需求不斷改進和完善,提供多項保護功能,包括電流速斷、熱過載反時限過流、兩段式定時限負序和零序電流、轉子停滯、啟動時間過長、頻繁啟動等。特大容量電機的差動保護設計
對于特大容量西瑪電機,差動保護裝置應按三相式縱差設計。這樣不僅能作為電機定子繞組及引出線相間短路的主保護,還能作為單相接地故障的主保護,實現瞬時跳閘,提供輸入與輸出狀態的雙重保護。高壓電機差動保護的動作機制
西瑪電機兩端流過方向相同、大小相等的電流為穿越性電流,方向相反的電流為非穿越性電流。電機比率制動差動保護以非穿越性電流作為動作量,以穿越性電流作為制動量,實時監測這些參數,區分被保護元件的正常狀態、故障狀態和非正常運行狀態。正常運行狀態:穿越性電流為負荷電流,非穿越性電流理論為零。
電機內部相間短路狀態:非穿越性電流劇增。
電機外部故障狀態:穿越性電流劇增。
保護裝置能靈敏反應內部相間短路狀態并動作出口,從而保護元件,而在正常運行和區外故障時可靠不動作。
了解更多關于電機的知識,請關注西安泰富西瑪電機有限公司網站。公司專業技術團隊為您免費提供電機的選型、安裝、調試、保養等技術指導服務,盡量避免企業因為電機技術人員的短缺帶來的損失,采取“線上+線下”服務的服務形式,幫助企業解決技術難題。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.ruanjianyingxiao.cn/zixun/dianjibaike770.html
以上內容由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)網絡(luò )編輯部收集整理發布,僅為傳播更多電機行業相關資訊及電機相關知識,僅供網友、用戶、及廣大經銷商參考之用,不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為,西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權,請及時與我們聯系,西安泰富西瑪電機網絡(luò )部將及時予以修正或刪除相關信息。
